GL-1320

GL-1320

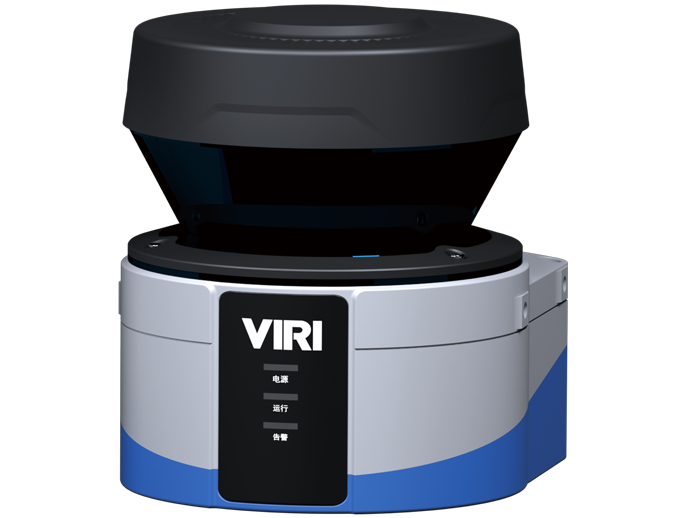

GL-13系列激光雷达是导航型单线激光雷达,产品主要应用于AGV的导航、避障,使用环境以室外环境为主,具备一定的雨、雪、雾、粉尘等场景应用能力。最大扫描角度范围270°,扫描频率最高可达50Hz,角度分辨率最小0.075°。雷达采用工业级的防护设计,可满足工业化AGV/AMR对精度和可靠性的严格要求。

服务支持 资料下载

产品亮点

  • 1631950319549129.png

    发射频率
    72000Hz

  • 1631870201712559.png

    扫描频率
    15Hz,25Hz,50Hz

  • 1631951191471863.png

    测量距离
    0.2-20m@10%

  • 1631952331445010.png

    扫描角度
    300°

  • 1631951561530926.png

    角分辨率
    0.075°,0.125°,0.25°

  • 1631953069745702.png

    抗光等级
    80000lx

产品参数
数据特性

测量距离:0.2-20m@10%

测量精度:±30mm

重复精度:±20mm

响应时间:90±20ms

光学特性

目标反射率:2%~255%

扫描角度:300°

发射频率:72KHz

扫描频率:15Hz,25Hz,50Hz

角分辨率:0.075°,0.125°,0.25°

接口特性

对外接口种类:1米标准出线带RJ45座,DC电源插座,IO散线

对外接口数量:电源接口:1路 网络接口:1路 YX:5路 YK:4路 同步:1路

对外接口型式:电源接口:DC5.5-2.1圆孔母座 通信接口:RJ45网口 IO接口:12芯信号线

遥控特性:NPN集电极开路

电气特性

工作电压:电压范围:DC10~32V,推荐电压:DC24V/DC12V

启动电流:0.5A@DC24V雷达侧,1A@DC12V雷达侧

整机功耗:≤5W

解决方案
轮轴识别车型

轮轴识别车型

系统采用激光雷达对车辆进行扫描,获取车辆的轮轴数据点云图,并通过雷达应用单元完成点云扫描数据的计算,输出车辆轮轴数据。
